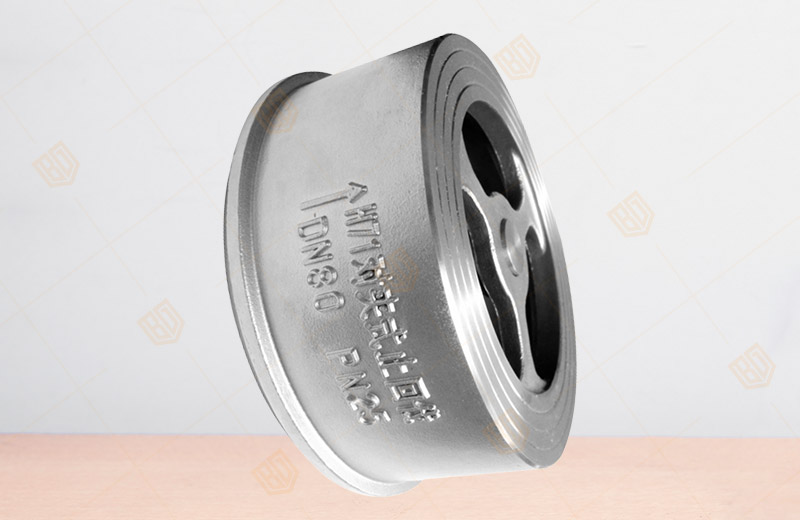

H71W/H/Y對夾連接升降式止回閥
產品概況
產品型號：H71W/H/Y
公稱通徑：DN15～1200mm、NPS1/2"～48"
公稱壓力：PN1.6~10.0MPa、Class150～2500Lb
適用溫度：≤350℃
主要材質：WCB、WCA、WCC、WC6、WC9、C5、C12、LCB、LCC、CF8、CF8M、CF3、CF3M、CN7M、CF8C
設計標準：API6D、JB/T8937、API594
結構長度：API594、JB/T8937
連接標準：ASME B16.5、GB/T 9113、JB/T 79、HG/T 20592
壓力試驗：API 598、GB/T 13927、JB/T 9092
壓力-溫度等級：ASME B16.34 、GB/T12224
H71W/H/Y對夾連接升降式止回閥特點
1、產品結構長度短、體積小、重量輕。
2、密封瓣可根據不同的工況條件選用軟密封或硬密封材質，密封性能好。
3、水平或者垂直管道均可使用，安裝方便。
4、閥瓣關閉快速，水錘壓力小。
5、零件材質及閥門端面形式、尺寸可根據實際工況或和用戶 要求合理選配，滿足各種工程需要。
|
DN(mm) |
L |
D |
||
|
1.6 |
2.5 |
4．0 |
||
|
15 |
25 |
48 |
48 |
48 |
|
20 |
31.5 |
58 |
58 |
58 |
|
25 |
35.5 |
68 |
68 |
68 |
|
32 |
40 |
80 |
80 |
80 |
|
40 |
45 |
90 |
90 |
90 |
|
50 |
56 |
105 |
105 |
105 |
|
65 |
63 |
125 |
125 |
125 |
|
80 |
71 |
140 |
140 |
140 |
|
100 |
80 |
160 |
165 |
165 |
|
125 |
110 |
190 |
195 |
195 |
|
150 |
125 |
215 |
225 |
225 |
|
200 |
160 |
270 |
285 |
290 |
|
250 |
200 |
330 |
340 |
350 |
|
300 |
250 |
385 |
400 |
415 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的H71W/H/Y對夾連接升降式止回閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
